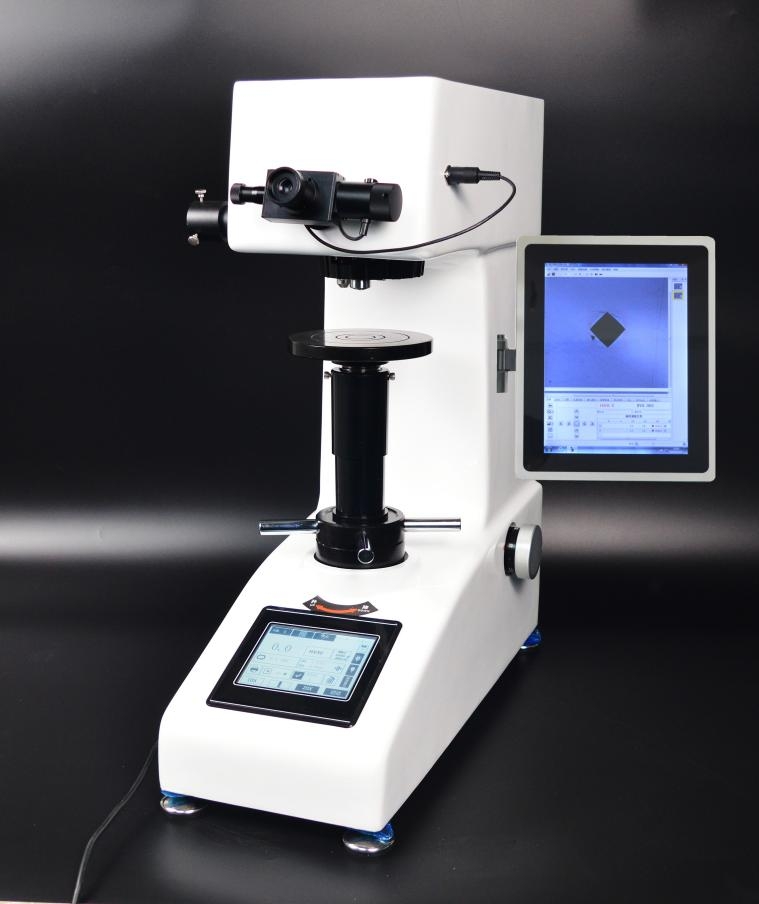

自动测量双触摸屏维氏硬度计MVS-5VZ-10VZ-30VZ-50VZ

一、适用范围

自动测量双触摸屏维氏硬度计主要用于各种金属及部分非金属材料的维氏硬度测定，能够对各种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属、热后处理零件等进行硬度的测定，同时适用于碳化、淬火硬化层有效深度、涂镀层、表面覆层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。尤其适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度，有效硬化层深度。是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。

二、产品介绍

本产器在机械，光学，光源上采用独特的、精密的设计，使压痕成像更清晰，测量更精确。采用全新彩色触摸显示屏LCD显示，操作界面采用菜单式结构，可在操作面板上选择硬度标尺HV或HK，测试的硬度值，自动计算，自动显示。可进行各种硬度值相互转换。本机配有10X倍数显测量显微镜和20X倍物镜都能参与测量，使测量范围更大，应用范围更广，并采用大屏幕，操作上更直观，更清晰，在屏幕上能显示试验方法、试验力、压痕长度、硬度值、试验力保持时间、测量次数、日期、时间、硬度转换值等功能。它具有转换标尺、存储、等功能,压头与物镜自动转换定位精准，效率更高，并拥有双触摸屏控制及高清图像测量分析，实现自动打压自动测量，快速高效，可以避免人为测量误差。

三、新机亮点如下：本机操作性能及功能具有同行业中领先技术。

1.新机不仅具有数据存储查询及平均值运算功能。

2.新机打点定位采用三点式卡位更精准，重复打点位不偏移。

3.新机支承弹片采用进口特殊订制材料具有高韧性，高抗疲劳度，不易变形（可提供三年免费换新，但收取工时费用）。

4.新机操作界面采用人性化格式，数字区与功能区分栏式，面键有中英文清晰标识同时菜单具有中英文语言切换显示功能，适合多国人员方便操作。菜单功能分类清晰细致，灯光亮度、菜单选择及物镜选择都具有记忆功能。

5.高配机型中的10X及20X物镜同时具有测量及观察功能（同类中只有40X物镜具有测量功能）。

6.硬度换算表分类细化，是目前行业中较完善的转换表。

7.光源系统采用自主开发的新型LED光照明，寿命长，发热量小，三年免费更换。

8.本机为触摸大屏成像清晰，一键启动自动打压及自动测量，可显示硬化报告及曲线。

9.本机可实现上网，方便打印及传输数据。

10.主机与图像测量系统可独立操作，当图像测量系统故障时保证主机正常使用，避免影响检测生产。

四、技术数据

五、硬度计测量分析软件

显微/维氏硬度自动测量系统

主要功能

一． 硬度计控制:系统提供串口通信控制硬度计操作如转物镜、加载、设置保载时间、调节灯光亮度、试验力调节反馈等；

二． 自动测量：系统自动测量压痕,并自动绘制硬化曲线，更新统计结果等；

三． 手动测量：系统提供手动测量，方法包括四点测量和对角测量；

四． 硬度值转换、修正、有效验证:系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等；可对球面圆柱面样品测量值进行修正；可对样品测量值进行有效验证；

五． 数据统计：自动计算测量硬度的平均值、方差、Cp、Cpk等统计值，并可选自动保存；

六． 数据储存：单个测量数据和图像等可保存于一个文档供以后调出，并可选自动保存；

七． 测试报告:自动生成WORD或EXCEL文档报表；用户可定制报表格式；标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等；

八． 努氏硬度:可设置为努氏硬度测量；

九． 断裂韧性:可设置为测量压痕断裂韧性；

十． 其它功能：含iVision-PM显微图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等；

软件系统成套性

1．正版多功能硬度计测量软件：1套（标配）

2、图像传感摄像机：高清300万内置工业摄像机（标配）

3、微机：当前主流配置高清15寸工业触摸屏电脑一台（标配）
