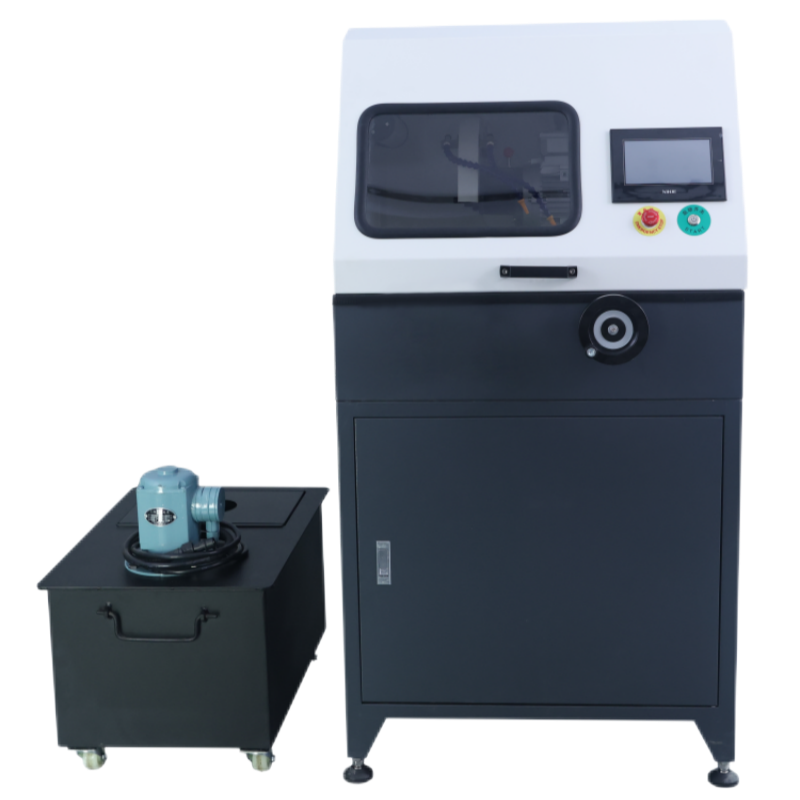

触摸屏自动金相试样切割机ZQG-100ML型

触摸屏自动金相试样切割机ZQG-100ML型

（一）产品介绍

在金相试样制备过程中，材料的切割是试样制备的首道工序，为能达到在安全状态下切取理想样件，切割机采用高速旋转的薄片增强砂轮来切取试样，并均优于国内同类产品，切割范围与传动功率也均大于国内同类产品，是试样切割的理想选择设备。ZQG-100MLY型切割机可以切割直径为100mm以内的圆形工件，还可以切割高100mm、长160mm以内的长方形试样。该机通过自循环冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。本机具有手动切割和自动切割两种模式，双重安全限位，确保在自动切割时超限移动损坏机器，同时还具有操作使用方便、易维护保养、大容积的切割室，更便于切割者使用等优点，是大专院校、工厂企业金相试验必备的制样设备之一。

（二）产品特点

1.钢壳体	2.手动/自动双重切割方式
3.超大切割室	4.自动2通道冷却系统
5.屏显式控制系统，直接选择切割速度	6.实时跟踪显示进刀深度（液晶数显）
7.封闭式切割	8.取样结束切割刀自动复位功能
9.切割前可预调进刀速度	10.主机、冷却系统一体式
11.切割Y方向移动100mm（可选120MM行程）	12.进刀行程任意设置（0-120mm）

（三）技术参数

切割室外壳	钢板
最大切割直径	100mm（管材）
有效进刀长度	120mm
进刀深度跟踪	液晶数显
切割台尺寸	220*230mm
切割片规格	3502.532
夹持台规格	夹具台分左右，中央切刀口
切割方式	手动/自动
送给方式	任意调节（手，自两用）
切割速度	0.1-2.5mm/s,自动切割方式可以选择：间歇式切割（金属工件）与连续切割（非金属工件）
进刀距离	任意设定（0-120mm）
复位方式	自动复位
冷却系统	自动（水冷2通道）
水箱容量	50L
主轴转速	2800r/min
电机功率	大功率3KW
外形尺寸	7807001340mm
电源	380V
重量	205KG

（四）装箱单

名称	单位	数量	备注
冷却水箱	只	1
水泵	个	1
切割片	片	2
切削液	桶	1	2L
呆板手	把	2	（24-27）（14-17）
进水管	根	1	四分内丝
出水管	根	1	φ50mm
技术文件	1. 产品使用说明书一份 2. 产品合格证一份
